(更新日:2008年3月18日)
補強土壁工の排水処理は,どのようにすれば良いのでしょうか?
A.16
補強土壁は,補強材敷設部分に水が浸入することにより,壁面が変形することがあります。これは,盛土内に水が浸入して盛土材のせん断強度が低下することにより土圧力が大きくなるとともに,補強材の引抜き抵抗力が小さくなるためだと考えられます。

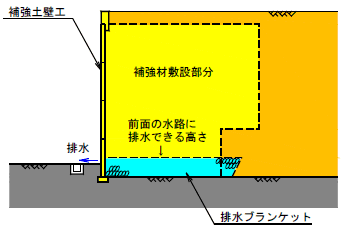

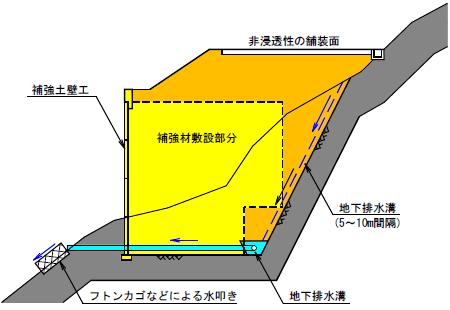

よって,補強土壁の排水は,施工時および完成後長期にわたり補強材敷設範囲に水が浸入しないように,また浸入した水を速やかに排水できるように,地下排水工を設置します。
以下に排水工を設計する場合の留意点を挙げます。
排水工については,設計時に土中の浸透水等の動きを正確に把握することは困難であり,施工中に地下水や浸透水の存在が明らかとなる場合が多々あります。よって,施工中においても常に地表水や地下水の動きについて観察し,その都度対処することが重要となります。
補強土壁工法とは,壁面材,補強材,及び盛土材を主要部材とした擁壁の1つです。
一口に補強土壁工法といいましても,数多くの種類(30工法程度)があり,各々の工法が持つ特性も異なっています。
さらに設計法についても統一したものがなく,各工法により異なった手法を採用しているのが現状です。
このような状況において,現地に適した補強土壁工法を選定するためには,各工法の特性と現場における各種条件を整理して,十分検討する必要があります。(参考:工法選定の問題点と正しい選定法)
弊社では,各工法で同一の条件を用いた設計計算を基に,経済性だけでなく,安定性や耐久性についても充分に配慮した選定を行なっております。
公正公平な比較検討を行なうことにより,コンプライアンスに対応した成果品をお届けいたします。
【取扱工法】 テールアルメ,スーパーテールアルメ,多数アンカー,TUSS,アデムウォール,RRR,ジオパネル,ジオブロック,レコウォール,緑化テールアルメ,ワイヤーウォール,テンサー,アデム,E-グリッド,セルフォース,コスモグリッド,テンロン等
・ 補強土壁工法比較表(A3版) ・ 各工法ごとの横断面図(A3版) ・ 補強土壁工法形式比較検討書(A4版) ・ 各工法ごとの断面設計計算書(A4版) ・ 各工法ごとの概算工事費計算書(A4版) |
検討条件により別途お見積もりさせていただきます。
工法選定条件確認
▼
比較形式の選定
▼
工法の絞込み
選定条件と工法特性により,工法を絞込みます。
▼
計算図面工事費算出
工法の設計計算,横断面図を作成し,工事費を算出します。
▼
比較表作成
あらゆる項目に対して検討し,比較表を作成します。
▼
工法選定・検討書作成
最終的な工法を選定し,検討書を作成します。
▼
成果品の送付
他にも補強土壁,軽量盛土,斜面補強,地盤技術のあらゆるご提案ができます。
検討条件により別途お見積もりさせていただきますので是非お問合せください。
