2/20/'18

補強土壁工法技術ノート(No.5)

【壁面材の種類】

補強土壁工法の主要部材には補強材と壁面材と盛土材がある。

表-1に現在使用している代表的壁面材と特性を示す。

表-1 代表的壁面材の特性
壁面材 特性 問題点及び対策
コンクリート
パネル
・外観上安定感があるため,都市部での重要構造物に使用される。
・壁面勾配は通常垂直。
・施工実績は多い。
・壁面変形(前倒れ)
・盛土材の圧縮沈下が大きくなると,壁面材と補強材の連結部が破断する恐れがある。
・対策として良質な盛土材を使用
コンクリート
ブロック
・外観は良好で,土地造成に使用される場合が多い。
・海外実績は多いが,国内実績は少ない。
現場打ち
コンクリート
・鉄道での実績がほとんど。
・壁面変形はほとんどない。
・二重壁構造
・施工性は悪い。
・割高のため道路での実績は少ない
鋼製枠 ・壁面緑化が可能であるため,郊外の農道,林道に多く使用される。
・外観上安定感に乏しいため,重要構造物には使用されにくい。
・壁面勾配は1:0.2~0.5
・壁面変形(圧縮)
・耐久性はコンクリート製よりも劣る。
・対策としては良質な盛土材を使用

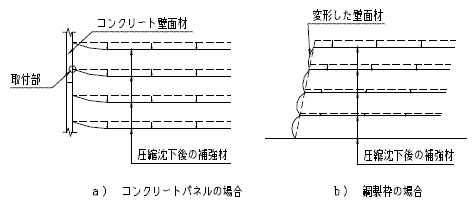

図-1 盛土材の圧縮沈下が大きい場合

図-1 盛土材の圧縮沈下が大きい場合
