擁壁の検討（衝突荷重）
（更新日：2023年4月13日）
(1) 衝突荷重
擁壁の頂部に車両用防護柵等を設置する場合，擁壁や防護柵の設置条件等を考慮し，衝突荷重を適切に設置し検討する。
また，衝突荷重は「防護柵の設置基準・同解説」および「車両用防護柵標準仕様・同解説」（日本道路協会）を参考に定める。
(2) 自動車の衝突荷重
- 防護柵への衝突荷重は，防護柵の側面に直角に作用する水平荷重とし，擁壁1ブロック(※1)当り1箇所に作用するものとする。
- 擁壁自体の安定性の照査は，衝突荷重を1ブロックで受け持つものとして検討を行う。
- たて壁の照査は，図－1に示すように，擁壁端部から1mの位置に作用する衝突荷重が45°の角度で荷重分散するものとして部材の有効幅を考え，鉄筋量は全断面にわたって同一としてよい。
- 防護柵の衝突荷重として考慮する高さは，防護柵の形式に応じて表－1，表－2に示す値としてよい。
（※1 1ブロックは，通常のコンクリート擁壁では伸縮目地で区切られた延長方向の単位を示す。）

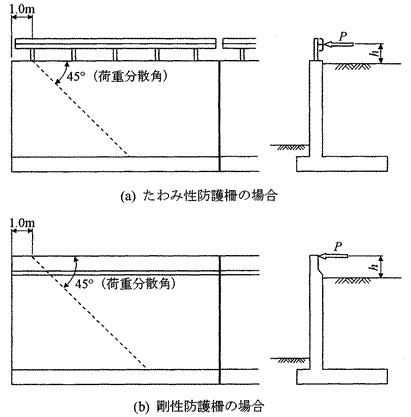

図－1 擁壁に作用する衝突荷重
表－1 たわみ性防護柵の衝突荷重
| 防護柵の種別 | 衝突荷重P（kN） | 擁壁天端からの 作用高さh（m） |
|
| 砂詰め固定 | モルタル固定 | ||
| SS, SA, SB | 55 | 60 | 0.76 |
| SC | 50 | 60 | 0.60 |
| A | 50 | 60 | 0.60 |
| B, C | 30 | 40 | 0.60 |
表－2 剛性防護柵の衝突荷重
| 防護柵の種別 | 衝突荷重P（kN） | 路面からの作用高さ h（m） |
||
| 単スロープ型 | フロリダ型 | 直壁型 | ||
| SS | 135 | 138 | 170 | 1.0 |
| SA | 86 | 88 | 109 | 1.0 |
| SB | 57 | 58 | 72 | 0.9 |
| SC | 34 | 35 | 43 | 0.8 |
(3) 自動車の前輪荷重
たわみ性防護柵は，車両衝突時に支柱が変形し，支柱中心部を乗り上げる形で衝突車両の車輪が通過する。したがって，擁壁頂部にたわみ性防護柵を直接設ける場合には，図－2に示すように，衝突荷重と同時に擁壁頂部に衝突車両の前輪荷重25kNを考慮するものとする。

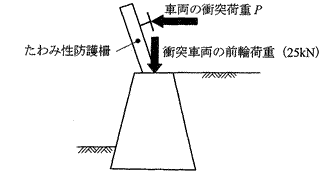

図－2 衝突車両の前輪荷重
参考文献
・社団法人日本道路協会：擁壁工指針（平成24年度版），pp61-63，2012.7
