補強土壁の排水処理

(更新日:2012年11月5日)

補強土壁の場合,背面盛土内に敷設されている補強材部分に水が浸入することにより,壁面が変形したり,崩壊することがあります。これは盛土内に水が浸入して,盛土材のせん断強度が低下することにより,土圧力が大きくなるとともに,補強材の引抜き抵抗力が小さくなるためです。

よって,補強土壁では,施工時および完成後長期にわたり補強材敷設範囲に水が浸入しないように,また浸入した水を速やかに排水できるように,通常地下排水工を設置します。

以下に排水工を設計する場合の留意点を挙げます。

1) 設計に際しては,排水工計画のための調査が重要です。特に表面水が局部的に集中している箇所などには注意が必要です。また,湧水等の水量は調査時期により変化が著しいため,湧水の有無の判断には十分に注意が必要です。
2) 地下排水工には目詰まりなどを起こさないような材料を使用し,所要の排水容量を確保するために地下排水工の底部には集水管を設置する。
3) 地下水位が高い場合には,盛土内への地下水の上昇を防止するために排水ブランケットを設けるのが有効です。
4) 水が浸入しやすく,それによりせん断強度の低下が著しい盛土材(例えばまさ土,山砂,シラスなど)を使用する場合には,特に入念な排水対策が必要となります。

排水工については,設計時に土中の浸透水等の動きを正確に把握することは困難であり,施工中に地下水や浸透水の存在が明らかとなる場合が多々あります。よって,施工中においても常に地表水や地下水の動きについて観察し,その都度対処することが重要となります。

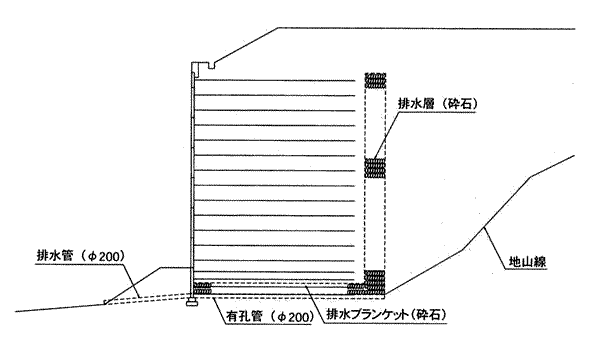

図-1に補強土壁における地下排水工の設計例を示します。

図-1 地下排水工の設計例

図-1 地下排水工の設計例
