気泡混合軽量土(FCB)工法の余裕幅
（更新日：2025年6月12日）
気泡混合軽量土（FCB）工法の余裕幅（構造細目）
(1) 設置目的
余裕幅は、気泡混合軽量土の風化等による長期劣化や点検などの維持管理を考慮し、FCBの壁面側に設置するものとする。
また，道路付帯構造物の基礎から伝達される分散荷重を最上段の敷網材によって負担させるためでもある。
(2) 設置条件
原則として0.5m程度の余裕幅を確保するものとする。
ただし、直壁高さが5～7m程度以下の場合や用地制約をうける場合等は、0.3m程度に縮小できるものとする。
なお、FCBを仮設に用いる場合は、余裕幅を省略するものとする。
(3) その他
余裕幅の天端部は、遮水シートやコンクリートシールなどにより、FCB内に水が浸入することのないように防水処理を講じるものとする。

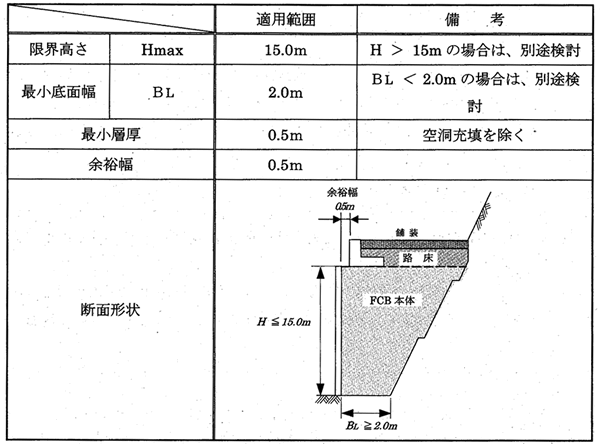

図-1 標準的な適用形状

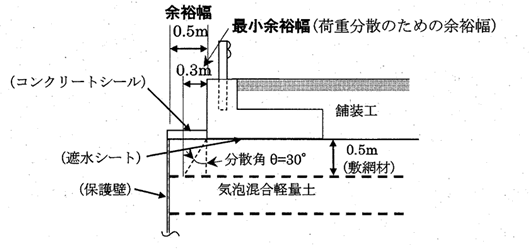

図-2 余裕幅の構造
参考文献
・東・中・西日本高速道路株式会社：FCB工法設計・施工要領，pp8・33，令和6年 7月
